太阳城官网科技分享一例焊接机械人气保焊解决计划

泉源：太阳城官网科技

时间：2018-12-04

点击：

太阳城官网科技分享一例焊接机械人气保焊解决计划

一、计划目的：


1) 包管焊接质量。。 。焊接机械人能将焊接质量以数值的形式反应出来，，，，，能包管焊缝强度，，，，，成型雅观；；；；；
2) 节约本钱。。 。焊接机械人可以实现24小时操作，，，，，只需要一人看守或一人同时看守两台甚至是更多的机械，，，，，能够有用节约人力资源本钱；；；；；
3) 利便羁系。。 。古板企业生产的历程中，，，，，只管有许多的规章制度，，，，，但很难杜绝员工偷懒的征象，，，，，企业也就很难包管天天生产量的准确性；；；；；
4) 效率稳固。。 。工业机械人生产一件产品的耗时是牢靠的，，，，，在相同的生产周期内，，，，，其产量也具有稳固性，，，，，这就使得企业可以凭证生产的需要随时调解工业生产妄想；；；；；
5) 清静性高。。 。接纳工业机械人举行生产，，，，，能够最大限度的包管工人事情的清静性，，，，，不会泛起由于事情疏忽或者疲劳而爆发的清静事故。。 。更能在有害情形中作业。。 。

二、装备清单：


序号

装备名称及型号

1

焊接机械人系统

QJRH4-1

1.1

焊接机械人本体

1.2

焊接机械人控制柜

1.3

示教编程器（中/英）

1.4

工位起停操作盒

2

 焊接电源（电源本体，，，，，送丝机，，，，，送丝盘，，，，，焊枪，，，，，支架，，，，，电缆线路等）

3

系统变压器

4

双回转式焊接变位机（变位机本体，，，，，原装伺服电机，，，，，减速机，，，，，机械结构及电器总成）

5

工件平台

6

焊接工装夹具（两套焊接工装夹具）

7

焊接机械人底座等

8

清静围栏

9

焊烟除尘

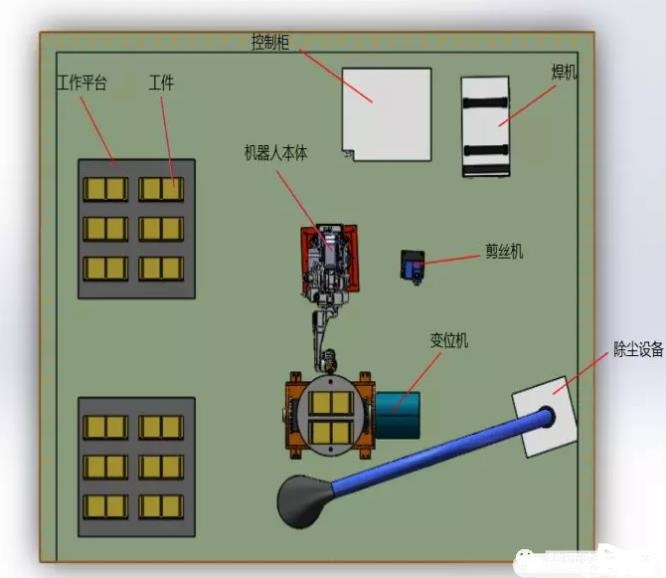

三、事情站装置浅易图

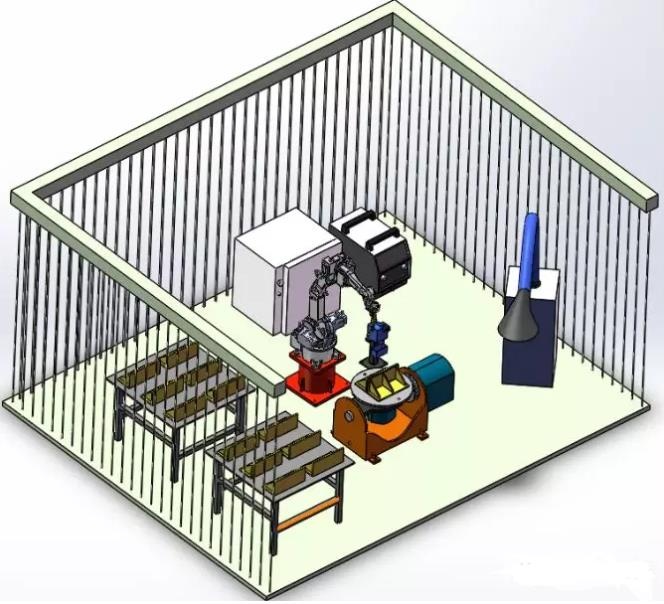

事情站装置浅易图

事情站装置浅易图
 该产品焊缝总长度为120mmX12=1440mm,焊接机械人焊接速率为6mm/s焊接时间为240s，，，，，焊接机械人行走路径总时长为60s，，，，，焊接完成消耗时间为300s，，，，，按一天两班到，，，，，8小时盘算，，，，，有用工时90%一天产量为8x2x3600x90%/300=172件
该工件所有焊缝均为T型讨论，，，，，为包管焊接质量与焊接尺寸，，，，，变位机与焊接机械人控制器已实现联动，，，，，以是在举行立焊缝的焊接时，，，，，调解变位机姿态，，，，，使其处于水平位置。。 。

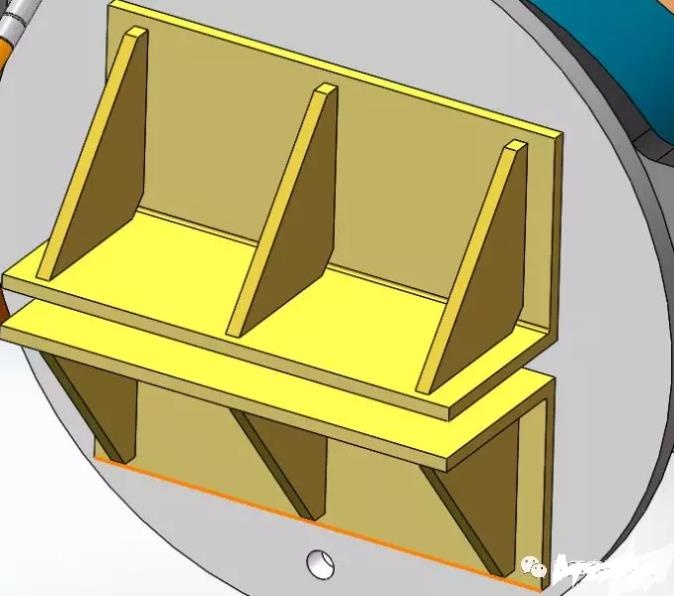

变位机翻转90°

焊接机械人变位机翻转90°

二、焊接形貌：

1) 焊接最先前人工上料2件
2) 焊接机械人移动至起始位置（Home点），，，，，初始化所有信号，，，，，期待启动信号。。 。
3) 按启动之后，，，，，先焊接水平位置的焊缝，，，，，焊枪最先按路径行走至1处焊缝起点位置。。 。焊接最先，，，，，按输入的焊接工艺参数举行焊接，，，，，从1出焊缝的起点焊接至末尾点。。 。1处焊缝焊接完成；；；；；
4) 1处焊缝焊接完成后，，，，，焊枪抬起，，，，，继续运行至2处焊缝，，，，，最先焊接；；；；；
5) 按办法先焊1、2、3处焊缝，，，，，1、2、3处焊缝焊接完成后，，，，，焊枪抬起，，，，，调解焊枪姿态，，，，，继续焊接4、5、6处焊缝；；；；；
6) 待1、2、3、4、5、6处焊缝焊接完成后，，，，，焊枪抬起改变姿态，，，，，继续按办法焊接7、8、9、10、11、12处位置焊缝。。 。
7) 待所有水平位置的焊缝焊接完成后，，，，，变位机翻转90°，，，，，使其余立焊缝处于水平位置，，，，，同上要领依次最先焊接；；；；；
8) 所有焊缝焊接完成，，，，，焊枪回到起始位置|（Home点）。。 。期待启动信号；；；；；
9) 人工下料、装料，，，，，按启动键，，，，，焊接最先。。 。

五、焊接效果展示：

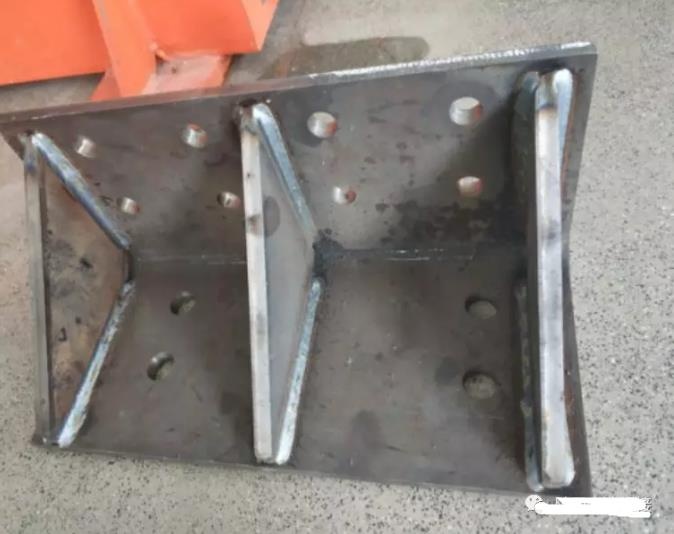

焊接机械人焊接效果图

本文要害词：焊接机械人  机械人气保焊
